Barrette d'équipotentialité pour chambre zéro

Fixation des câbles de terre

Les opérateurs alternatifs proposant du dégroupage ADSL peuvent venir se raccorder dans les centraux téléphoniques ORANGE, avec leur propre câble cuivre de transport.

ORANGE demande que tous les câbles soient mis au même potentiel électrique à l’entrée du central, dans la chambre zéro, pour éviter des courants parasites qui existeraient en cas de différences de potentiels entre câbles.

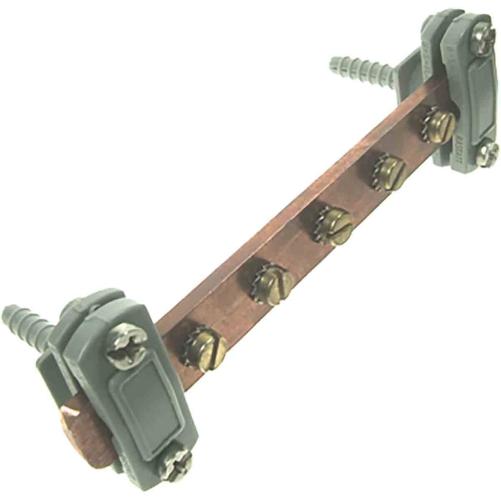

A cet effet nous avons développé une barrette d’équipotentialité qui permet de raccorder à l’aide d’un fil de terre vert/jaune la gaine AluPE à la barrette d’équipotentialité.

Il y a donc 5 plots laiton, un pour chaque opérateur qui pourra ainsi raccorder tous ses câbles à son plot.

Fixation des câbles de terre sur la barrette d’équipotentialité :

La barrette est fournie avec 5 vis laitons M6x10 + 5 rondelles éventail Ø6mm en bronze montées + 1 cosse à sertir pour câble de terre de 16mm² montée.

Barre cuivre : Le produit proposé est une barrette cuivre avec un taraudage M6 tous les 25mm.
